Какие бывают колонки управления задвижками и чем они отличаются
8
Колонки управления задвижками применяют там, где нужно удобно и безопасно работать с трубопроводной арматурой. Они помогают передавать усилие на шток задвижки, если сам орган управления расположен неудобно или находится в колодце, камере, на значительной глубине. В промышленности и коммунальном хозяйстве часто используют колонка управления клиновыми задвижками, потому что такой вариант хорошо подходит для большинства типовых решений и не требует сложной доработки узла.
По назначению такие изделия делят прежде всего по типу задвижки, с которой они работают, по длине, по способу установки и по материалу исполнения. От этих параметров зависит, насколько удобно будет управлять арматурой, выдержит ли конструкция нагрузку и подойдет ли она для конкретного объекта. Важно и то, что колонка должна совпадать с конструкцией привода, иначе усилие будет передаваться с потерями или с перекосом.

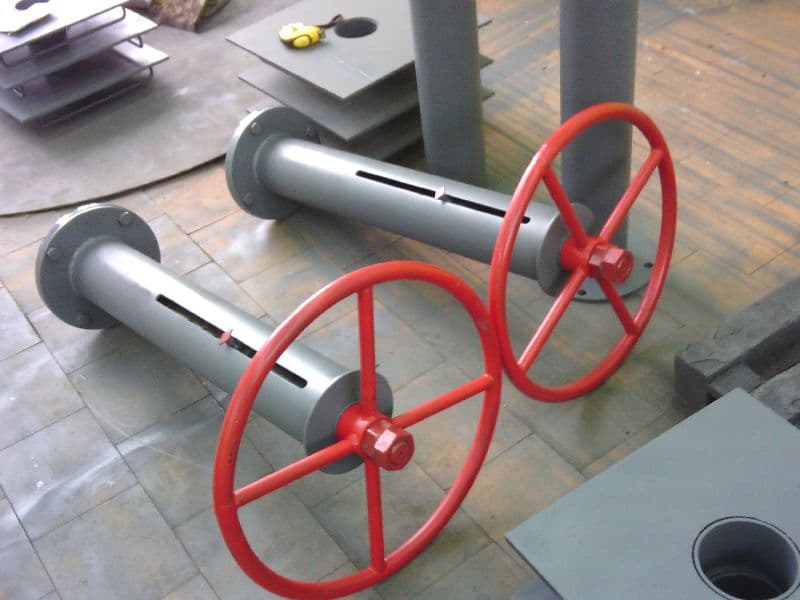

Когда рассматривают устройство узла, обращают внимание на опорную часть, вал или трубу передачи вращения, верхний элемент для рукоятки или штурвала и крепежные детали. Именно на этой базе формируется надежная колонка управления задвижками, способная работать в сложных условиях, где прямой доступ к арматуре невозможен. Если конструкция подобрана неправильно, это быстро проявляется тугим ходом, люфтом или износом соединений.
Основные виды по способу управления
Самый простой вариант — ручные колонки. Они рассчитаны на обычное вращение штурвала или маховика, без внешнего источника энергии. Такие решения часто ставят на небольших и средних задвижках, где не требуется большое усилие, а обслуживание должно быть максимально понятным и быстрым.
Отдельную группу составляют удлиненные конструкции, где передача усилия идет через вертикальный вал. Они нужны, если задвижка расположена ниже уровня земли или в глубокой шахте. В таких случаях колонка не только выводит управление на поверхность, но и позволяет соблюсти удобную высоту для оператора.
Есть и варианты, рассчитанные на работу с приводом. Это уже более сложные узлы, которые служат связующим звеном между арматурой и механическим либо электрическим механизмом управления. Здесь важны точность соосности и жесткость конструкции, потому что любая ошибка влияет на ресурс всей системы.
Разновидности по конструкции и материалу
По исполнению колонки бывают цельными и составными. Цельные применяют там, где высота и условия монтажа заранее известны, а составные удобнее на объектах с нестандартной глубиной установки. Второй вариант проще подогнать под конкретную отметку, поэтому его часто выбирают при реконструкции действующих сетей.
Материал тоже имеет значение. Для сухих и относительно спокойных условий нередко используют стальные конструкции с защитным покрытием, а для объектов с повышенной влажностью и риском коррозии подбирают более стойкие решения. От этого зависит долговечность, масса изделия и частота обслуживания.
| Тип колонки | Где применяют | Особенности |
|---|---|---|
| Ручная | Небольшие объекты, локальные сети | Простая конструкция, не требует питания |
| Удлиненная | Колодцы, камеры, заглубленные задвижки | Передает усилие на расстояние |
| Под привод | Объекты с автоматизацией | Работает в составе механизированного узла |
Что учитывают при выборе
Подбор начинается с параметров самой задвижки. Нужно знать диаметр, тип штока, направление вращения и требуемое усилие на открытие и закрытие. Если эти данные не совпадают с возможностями колонки, эксплуатация станет неудобной, а иногда и опасной для персонала.
Затем проверяют условия среды. Для влажных помещений, подземных камер и наружной установки выбирают исполнение, устойчивое к коррозии и перепадам температуры. На практике именно эти факторы чаще всего определяют срок службы узла, а не только его размер или внешний вид.
Немаловажна и высота установки. Слишком короткая колонка создаст неудобство при обслуживании, а избыточно длинная усложнит монтаж и может ухудшить жесткость системы. Поэтому при проектировании всегда сверяют геометрию объекта с тем, как будет работать устройство в реальных условиях.
Где чаще всего используют такие изделия
Колонки управления ставят на водопроводных, канализационных и технологических линиях. Они встречаются на насосных станциях, в тепловых пунктах, на промышленных площадках и в распределительных сетях. Везде задача одна: сделать управление задвижкой доступным там, где прямой доступ невозможен или неудобен.
Важную роль играет обслуживание. Регулярная проверка креплений, состояния штока и плавности хода помогает избежать заеданий и преждевременного износа. Если узел собран правильно и подобран без ошибок, он работает долго и не требует частого вмешательства.
Именно поэтому при выборе смотрят не только на цену, но и на совместимость, материал, высоту, способ передачи усилия и условия эксплуатации. Если эти параметры учтены, колонка управления задвижками становится надежной частью системы и позволяет безопасно работать с арматурой на объекте любого масштаба.
